一．水質COD變送器工作原理

傳感器采用兩路光源進行測量，一路COD測量，一路濁度測量，

因為溶解于水中的有機物對紫外光具有吸收作用，所以通過光源的透射率可以測量出COD數值，一路濁度測量，自動進行濁度補償，同時采集溫度，進行溫度補償。

二．水質COD變送器技術參數

測量原理	UV254 吸收法 雙光源測量
COD量程范圍	默認0～500mg/L，0～200mg/L可定制
分辯率	0.1mg/L
精度	±5%，±0.3℃
NTU量程范圍	默認0-400NTU，0-200NTU可定制
分辯率	0.1NTU
溫度補償	自動溫度補償
自清潔功能	帶有自動清潔器，可防止生物附著，避免光窗污染，以保證長期監測依然具有穩定性；可設置自動清潔時間及清潔次數，功耗0.7W
輸出方式	RS-485（Modbus/RTU）
存儲溫度	-5-+65℃
工作環境	0～50℃,≤0.2MPa
安裝方式	浸入式安裝，3/4NPT 安裝螺紋
線纜長度	5m
供電	DC：12V-24V
防護等級	IP68
校準方式	兩點校準
外殼材質	ABS+316L不銹鋼

三．水質COD變送器尺寸/安裝

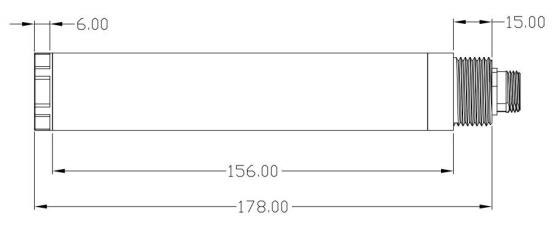

1.水質COD變送器尺寸圖

2.水質COD變送器接線圖

線纜為5芯屏蔽線：

紅色線—電源線黑色線—地線綠色線—485A白色線—485B

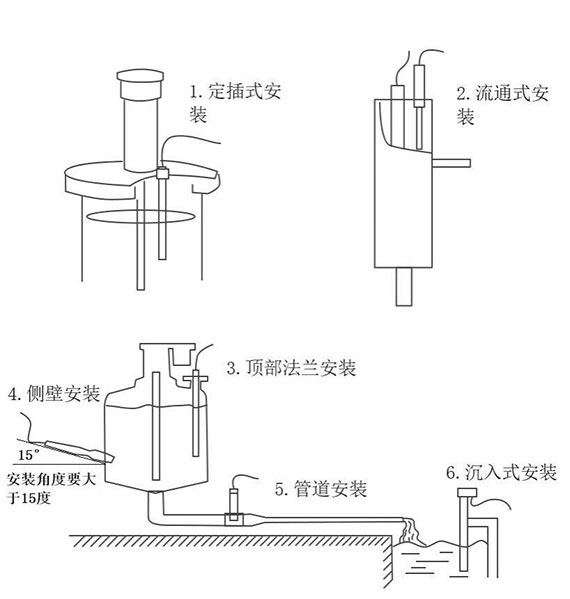

3.水質COD變送器安裝

注意：傳感器安裝時不能倒置，至少傾斜15度角以上安裝。

四．水質COD變送器維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。

五．水質COD變送器用戶校準

傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。

5.1零點校準

將傳感器侵入容器中，溶液使用蒸餾水或者純凈水，待30秒鐘數值穩定后，按照通信指令進行濁度零點校準和COD零點校準。

5.2斜率校準

將傳感器侵入溶液容器中，溶液已知濁度值，待30秒鐘數值穩定后，按照通信指令進行濁度斜率校準。

將傳感器侵入溶液容器中，溶液已知COD值，待30秒鐘數值穩定后，按照通信指令進行COD斜率校準。
